Diâmetro interno
O diâmetro interno é a medida da parte interna do furo ou abertura em componentes como fivelas, argolas e ponteiras de cordão, e é usado como referência para selecionar a largura e a espessura da fita, do cordão ou da corda que será passada por ele.
Índice6 secções
Definição e Visão Geral
O diâmetro interno é a dimensão interna da abertura pela qual passam a fita, o cordão, a linha e materiais semelhantes, em vez da parte externa do componente. Em argolas e ferragens semelhantes, geralmente se refere à largura da abertura de passagem e serve como uma indicação básica para determinar a compatibilidade do material.
O termo dimensão interna é usado com praticamente o mesmo significado. No entanto, para argolas circulares e terminais de cordão, pode indicar não apenas a largura interna, mas também a dimensão vertical interna, ou uma combinação de diâmetro interno e diâmetro externo.
Materiais e Estrutura
O diâmetro interno é uma designação dimensional e não indica o nome de um material nem o tipo de componente. Os componentes aplicáveis incluem tipos metálicos e de resina, e a largura efetiva da abertura varia de acordo com o formato, como quadrado, em D, redondo ou com mecanismo deslizante.
Mesmo com o mesmo diâmetro interno declarado, a facilidade de passagem da fita e a forma como ela assenta após ser dobrada de volta variam conforme o diâmetro do arame do componente, o arredondamento dos cantos, a barra divisória central e a presença de partes móveis.
Como os Tamanhos São Expressos

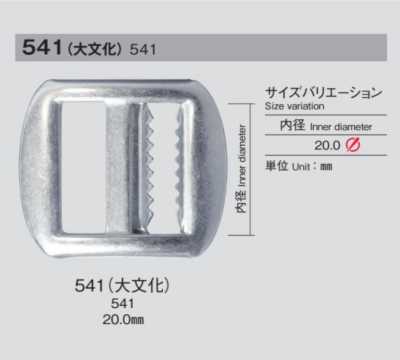

O diâmetro interno das argolas costuma ser mostrado em milímetros como a largura interna na direção em que a fita passa. Por exemplo, mesmo que o diâmetro interno corresponda à largura da fita, a passagem ainda pode ser difícil dependendo da espessura da fita e da rigidez da trama.

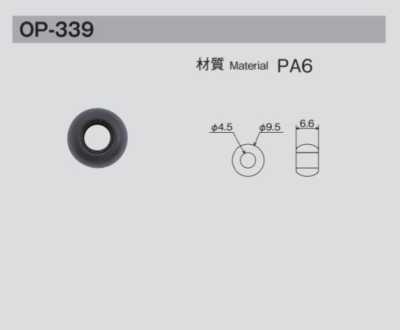

Para componentes redondos, o diâmetro interno pode ser indicado como diâmetro; e, para terminais tubulares de cordão, pode ser indicado pelas dimensões internas vertical e horizontal. O diâmetro externo é o tamanho total do componente e se distingue do diâmetro interno, que indica diretamente a largura da fita que pode passar por ele.
- Diâmetro interno: a dimensão interna da abertura ou do furo de passagem.
- Diâmetro externo: a dimensão total, incluindo a circunferência externa do componente.
- Dimensão interna efetiva: um conceito para verificar a faixa real pela qual o material passa, excluindo cantos e barras divisórias.
Principais Aplicações
O diâmetro interno é usado na seleção de argolas em D, argolas retangulares, reguladores deslizantes e argolas de fivela para alças de bolsas e fitas de ombro. Escolher uma abertura de passagem que corresponda à largura do cinto ou da tira facilita a montagem e o ajuste de comprimento.

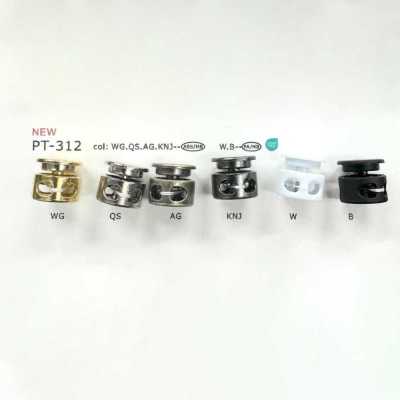

Para limitadores de cordão, terminais de cordão e argolas duplas também, o diâmetro interno ou a dimensão interna é verificado para confirmar a compatibilidade com a espessura do cordão ou da linha. Em aplicações de vestuário, isso se relaciona a peças de ajuste de cintura, cordões pendentes e tiras fixadas.
Seleção e Cuidados
Selecione não apenas de acordo com a largura da fita a ser passada, mas também considerando a espessura da fita, a espessura das partes sobrepostas e a rigidez após a costura. Para especificações em que a fita é dobrada de volta por reguladores deslizantes e peças semelhantes, é importante verificar não apenas se ela passa quando plana, mas também por meio de testes de protótipo na sequência real de passagem.
Para partes sujeitas a carga, verifique não apenas o diâmetro interno, mas também o material do componente, o diâmetro do arame, a estrutura e se há uma classificação de capacidade de carga. Em peças metálicas, observe também ferrugem e descoloração do banho; em peças de resina, preste atenção à durabilidade adequada à aplicação. Para produtos que passam por detecção de agulha, confirme antecipadamente se há uso de metal e se o produto atende às condições de compatibilidade com detector de agulha.
Perguntas Frequentes
O diâmetro interno ou o diâmetro externo deve corresponder à largura da fita?
A compatibilidade com a largura da fita deve, em princípio, ser verificada com base no diâmetro interno. O diâmetro externo afeta a aparência geral do componente e o espaço de instalação, mas não informa o tamanho da abertura de passagem. Para especificações em que a fita é dobrada de volta, verifique o item real, incluindo a espessura.
Posso passar uma fita com a mesma largura do diâmetro interno?
Pode passar se a fita for plana e fina, mas pode ficar difícil de passar dependendo da espessura da fita, da rigidez das bordas, dos cantos internos do componente e da espessura de qualquer barra divisória. Em especial, para ferragens de ajuste, considere a espessura criada ao dobrar de volta e confirme a operação com um protótipo.
Ao usar argolas metálicas, o que deve ser verificado além do diâmetro interno?
Verifique a resistência em relação à carga prevista, o diâmetro do arame e a estrutura da junção, o acabamento da superfície e quaisquer preocupações com ferrugem ou descoloração. Para produtos que entram em contato com a pele ou estão sujeitos à detecção de agulha, também é necessário confirmar as especificações relacionadas a níquel, se as condições de compatibilidade com detector de agulha são atendidas e o efeito sobre o tecido utilizado.
